Android AbsoluteLayout和RelativeLayout布局详解

发布于 2016-08-24 06:28:46 | 90 次阅读 | 评论: 0 | 来源: 网友投递

这里有新鲜出炉的精品教程，程序狗速度看过来！

Android移动端操作系统

Android是一种基于Linux的自由及开放源代码的操作系统，主要使用于移动设备，如智能手机和平板电脑，由Google公司和开放手机联盟领导及开发。尚未有统一中文名称，中国大陆地区较多人使用“安卓”或“安致”。

本文主要讲解Android AbsoluteLayout和RelativeLayout布局,这里整理了相关资料，并附示例代码和效果图，有兴趣的小伙伴可以参考下

Android 线性布局： AbsoluteLayout布局和RelativeLayout布局。

 1、绝对布局 AbsoluteLayout

绝对定位AbsoluteLayout，又可以叫做坐标布局，可以直接指定子元素的绝对位置，这种布局简单直接，直观性强，但是由于手机屏幕尺寸差别比较大，使用绝对定位的适应性会比较差。

下面我们举一个例子看看：例子里的机器人图片大小是250X250，可以看到我们使用android:layout_x和android:layout_y来指定子元素的纵横坐标。


<?xml version=”1.0″ encoding=”utf-8″?>
<AbsoluteLayout android:id=”@+id/AbsoluteLayout01″
android:layout_width=”fill_parent”
android:layout_height=”fill_parent”
xmlns:android=”http://schemas.android.com/apk/res/android”
android:background=”#fff”><ImageView
android:src=”@drawable/android”
android:layout_y=”40dip”
android:layout_width=”wrap_content”
android:layout_x=”35dip”
android:id=”@+id/ImageView01″
android:layout_height=”wrap_content”>
</ImageView>
<TextView
android:layout_height=”wrap_content”
android:layout_width=”fill_parent”
android:id=”@+id/TextView01″
android:text=”Android2.2 学习指南”
android:textColor=”#0f0″
android:textSize=”28dip”
android:layout_y=”330dip”
android:layout_x=”35dip“>
</TextView>
<TextView
android:layout_height=”wrap_content”
android:layout_width=”fill_parent”
android:id=”@+id/TextView02″
android:text=”图文并茂，理论清晰，操作性强”
android:textColor=”#333″
android:textSize=”18dip”
android:layout_y=”365dip”
android:layout_x=”35dip“>
</TextView>
</AbsoluteLayout>

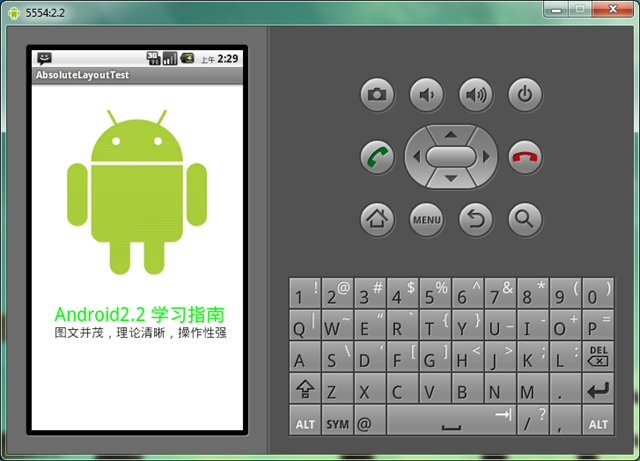

 让我们看一下在WQVGA的模拟器下的显示效果：

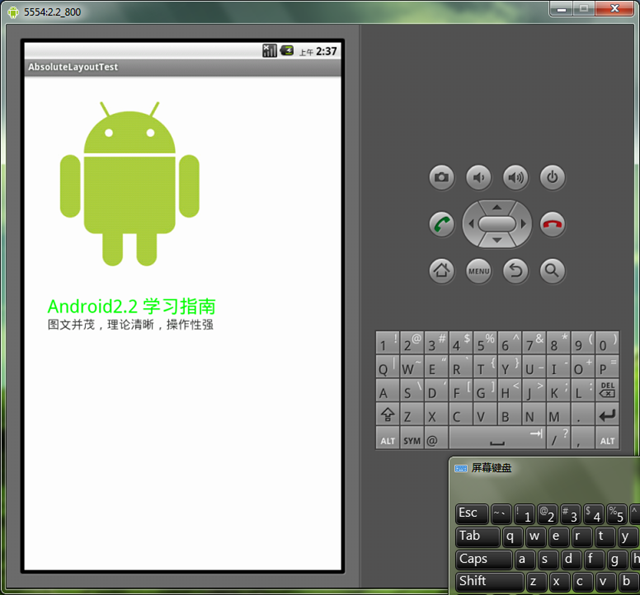

 再在WVGA800的模拟器下看看显示效果：



 Tip: 在绝对定位中，如果子元素不设置layout_x和layout_y，那么它们的默认值是0，也就是说它会像在FrameLayout一样这个元素会出现在左上角。

2、相对布局 RelativeLayout

相对布局 RelativeLayout 允许子元素指定它们相对于其父元素或兄弟元素的位置，这是实际布局中最常用的布局方式之一。它灵活性大很多，当然属性也多，操作难度也大，属性之间产生冲突的的可能性也大，使用相对布局时要多做些测试。

下面我们用相对布局再做一次上面的例子，首先放置一个图片，其它两个文本分别相对上一个元素定位：


<?xml version=”1.0″ encoding=”utf-8″?><RelativeLayout android:id=”@+id/RelativeLayout01″
android:layout_width=”fill_parent”
android:layout_height=”fill_parent”
android:background=”#fff”
xmlns:android=”http://schemas.android.com/apk/res/android”><ImageView android:id=”@+id/ImageView01″
android:src=”@drawable/android”
android:layout_width=”fill_parent”
android:layout_height=”wrap_content”
android:layout_marginTop=”40dip”
>
</ImageView>
<TextView
android:layout_height=”wrap_content”
android:layout_width=”wrap_content”
android:id=”@+id/TextView01″
android:text=”Android2.2 学习指南”
android:textColor=”#0f0″
android:textSize=”28dip”
android:layout_below=”@id/ImageView01″
android:layout_centerHorizontal=”true”
android:layout_marginTop=”10dip”>
</TextView>
<TextView
android:layout_height=”wrap_content”
android:layout_width=”wrap_content”
android:id=”@+id/TextView02″
android:text=”图文并茂，理论清晰，操作性强”
android:textColor=”#333″
android:textSize=”18dip”
android:layout_below=”@id/TextView01″
android:layout_centerHorizontal=”true”
android:layout_marginTop=”5dip“>
</TextView>
</RelativeLayout>

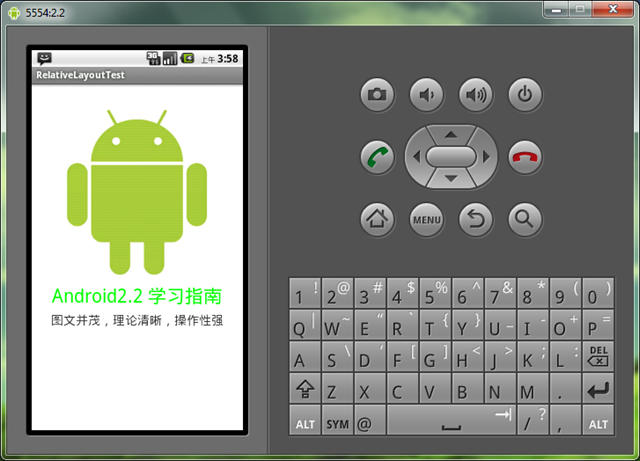

 让我们看一下在WQVGA的模拟器下的显示效果：

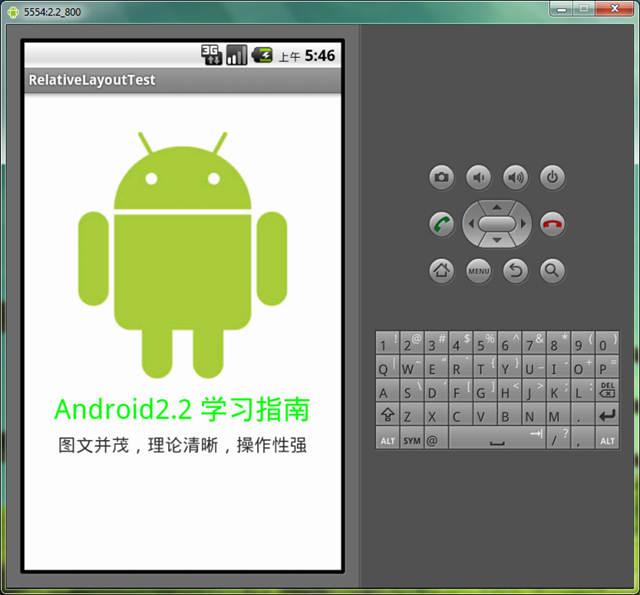

再看一下在更大屏幕（WVGA800）模拟器上的显示效果：

从上图可以看到界面效果基本保持了一致，而不是像绝对定位一样龟缩在左上角；同学们看到自动缩放的功能是采用了dip做单位带来的好处。关于dip，不懂的同学可以看我在开发小知识里写的专门的文章。

下面介绍一下RelativeLayout用到的一些重要的属性：

第一类:属性值为true或false

  1. android:layout_centerHrizontal                                           水平居中
  2. android:layout_centerVertical                                            垂直居中
  3. android:layout_centerInparent                                           相对于父元素完全居中
  4. android:layout_alignParentBottom                                     贴紧父元素的下边缘
  5. android:layout_alignParentLeft                                          贴紧父元素的左边缘
  6. android:layout_alignParentRight                                        贴紧父元素的右边缘
  7. android:layout_alignParentTop                                          贴紧父元素的上边缘
  8. android:layout_alignWithParentIfMissing                            如果对应的兄弟元素找不到的话就以父元素做参照物

第二类：属性值必须为id的引用名“@id/id-name”

  1. android:layout_below                          在某元素的下方
  2. android:layout_above                          在某元素的的上方
  3. android:layout_toLeftOf                       在某元素的左边
  4. android:layout_toRightOf                     在某元素的右边
  5. android:layout_alignTop                      本元素的上边缘和某元素的的上边缘对齐
  6. android:layout_alignLeft                      本元素的左边缘和某元素的的左边缘对齐
  7. android:layout_alignBottom                 本元素的下边缘和某元素的的下边缘对齐
  8. android:layout_alignRight                    本元素的右边缘和某元素的的右边缘对齐

第三类：属性值为具体的像素值，如30dip，40px

  1. android:layout_marginBottom              离某元素底边缘的距离
  2. android:layout_marginLeft                   离某元素左边缘的距离
  3. android:layout_marginRight                 离某元素右边缘的距离
  4. android:layout_marginTop                   离某元素上边缘的距离

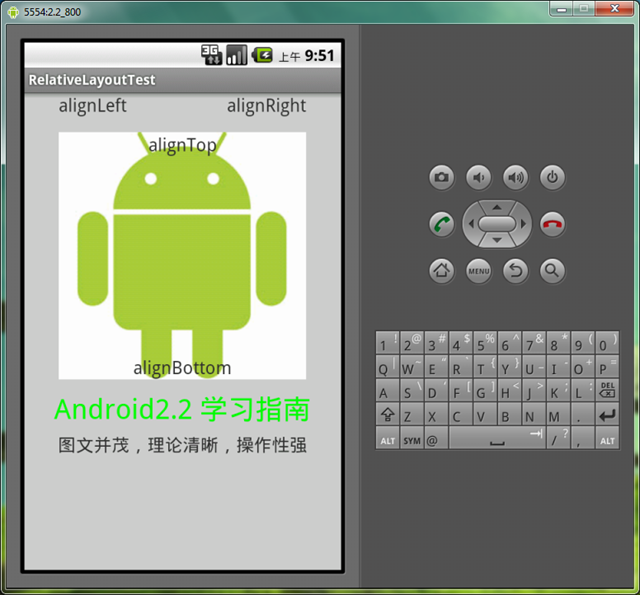

我们再把上面的例子重新做一遍，这一次多放一些属性在里面，大家试验一下：


<?xml version=”1.0″ encoding=”utf-8″?><RelativeLayout android:id=”@+id/RelativeLayout01″
android:layout_width=”fill_parent”
android:layout_height=”fill_parent”
android:background=”#cfff” 色彩的设置是argb,第一个c是透明度
xmlns:android=”http://schemas.android.com/apk/res/android”><ImageView android:id=”@+id/ImageView01″
android:src=”@drawable/android”
android:layout_width=”wrap_content”
android:layout_height=”wrap_content”
android:layout_marginTop=”40dip”
android:layout_centerHorizontal=”true”>
</ImageView><TextView
android:layout_height=”wrap_content”
android:layout_width=”wrap_content”
android:id=”@+id/TextView01″
android:text=”Android2.2 学习指南”
android:textColor=”#0f0″
android:textSize=”28dip”
android:layout_below=”@id/ImageView01″
android:layout_centerHorizontal=”true”
android:layout_marginTop=”10dip”>
</TextView><TextView
android:layout_height=”wrap_content”
android:layout_width=”wrap_content”
android:id=”@+id/TextView02″
android:text=”图文并茂，理论清晰，操作性强”
android:textColor=”#333″
android:textSize=”18dip”
android:layout_below=”@id/TextView01″
android:layout_centerHorizontal=”true”
android:layout_marginTop=”5dip”>
</TextView><TextView
android:layout_height=”wrap_content”
android:layout_width=”wrap_content”
android:id=”@+id/TextView03″
android:text=”alignTop”
android:textColor=”#333″
android:textSize=”18dip”
android:layout_alignTop=”@id/ImageView01″ 和ImageView01上边缘对齐
android:layout_centerHorizontal=”true”>
</TextView><TextView
android:layout_height=”wrap_content”
android:layout_width=”wrap_content”
android:id=”@+id/TextView04″
android:text=”alignLeft”
android:textColor=”#333″
android:textSize=”18dip”
android:layout_alignLeft=”@id/ImageView01″
android:layout_centerHorizontal=”true”>
</TextView><TextView
android:layout_height=”wrap_content”
android:layout_width=”wrap_content”
android:id=”@+id/TextView05″
android:text=”alignRight”
android:textColor=”#333″
android:textSize=”18dip”
android:layout_alignRight=”@id/ImageView01″
android:layout_centerHorizontal=”true”>
</TextView><TextView
android:layout_height=”wrap_content”
android:layout_width=”wrap_content”
android:id=”@+id/TextView06″
android:text=”alignBottom”
android:textColor=”#333″
android:textSize=”18dip”
android:layout_alignBottom=”@id/ImageView01″
android:layout_centerHorizontal=”true”>
</TextView>
</RelativeLayout>

以上就是对Android AbsoluteLayout和RelativeLayout布局的介绍，后续继续整理相关资料，谢谢大家对本站的支持！
